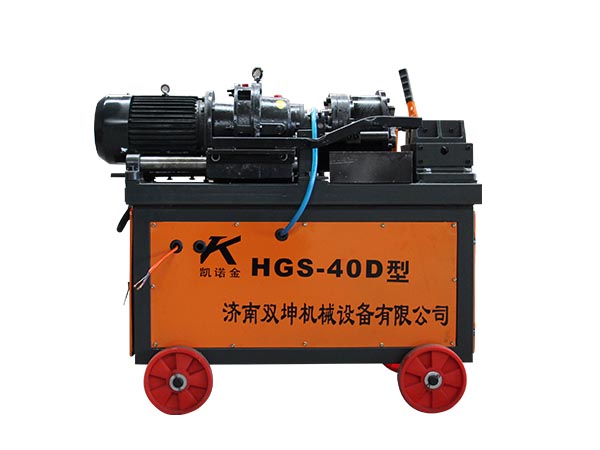

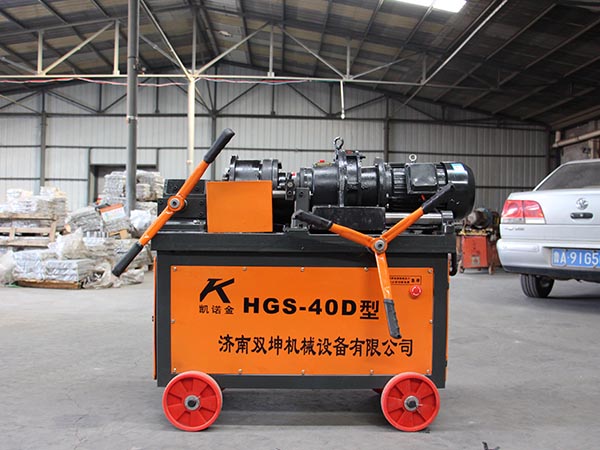

HGS-40D滚丝机说明书详解

一、HGS-40D滚丝机用途：

HGS-40D滚丝机主要用于建筑工程带肋钢筋加工滚轧直螺纹丝头，是实现钢筋直螺纹连接的关键设备。可加工直径为16-40mm的HRB335和HRB400级带肋钢筋。

二、HGS-40D滚丝机特点：

HGS-40D滚丝机可一次装夹完成剥肋、滚轧螺纹。加工牙型饱满，尺寸精度高。

可加工正扣螺纹，也可加工反扣螺纹。

本机操作简单、结构紧凑、工作可靠，具有独特的刀具自动开合机构。

三、HGS-40D滚丝机结构：

HGS-40D滚丝机由机体、夹紧钳、滑杆、滑板、摆线针轮减速机、剥肋滚轧头、进给机构、自动开合机构、行程限位机构、自动回车机构、冷却机构、电器控制箱、控制系统等部分组成。具体结构见后附装配示意图、部件装配图、电气原理图及接线图。

四、HGS-40D滚丝机在使用过程中应注意以下安全事项：

1、施工人员进行技术培训，经考核合格后方可持证上岗操作。

2、设备电源有漏电保护装置;本机有可靠的接地保护，防止漏电伤人;设备停用后应切断设备电源。

3、钢筋夹持在台钳上后将钢筋夹持紧。加工拐铁钢筋时，正对拐铁处严禁站人，以防因钢筋未夹紧而甩起打人。加工中如有钢筋松动应立即停机并将钢筋再次夹紧。钢筋转动时不得用手抓握钢筋，禁止戴手套进行操作。

4、滚丝头滚到前限位后不停机时应立即切断电源，不要用手去阻止滚丝头转动。

5、滚丝头在运转过程中手不得触摸任何转动部件，如：滚丝头、胀刀触头等。

6、设备维修有专门人员进行，不得私自进行维修、改装。

7、设备在接通电源后不得用手触摸任何带电电器件，以防触电。不得让水等具有导电能力的物质进入电器箱。

8、设备在移动及装卸时应平稳，以免倾翻伤人。
