钢筋直螺纹滚丝机电路原理

文章来源:https://www.kainuojin.com/news/336.html 作者:滚丝机厂家 发布时间: 2019-08-16 17:32:41 浏览次数0

返回:新闻动态

一、钢筋直螺纹滚丝机电路原理:

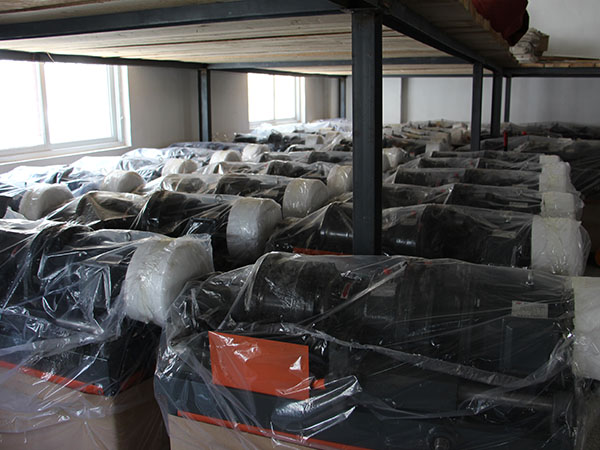

滚丝机



1、钢筋夹紧结构

钢筋夹紧是利用正反螺纹丝杠旋转带动夹紧钳体滑动自定心方式完成的。

2、螺纹头加工:

将钢筋夹紧,剥肋滚丝头转动并作轴向进给完成螺纹加工。剥肋滚丝头转动是由主电机经减速机以50转每分的转速完成。进给由操作员扳动手柄经齿轮、齿条带动减速机及剥肋滚丝头沿滑杠运动完成。

3、滚丝轮:

滚轧螺纹的滚丝轮,由三件组成,可互换安装,滚扎螺纹一次成型。

4、进、退刀

开启主电机按钮,电机带动减速机及剥肋滚丝头转动,操作员扳动手柄进给,螺纹加工完成时,行程开关触板压下行程开关按钮,延时后反转退回起始位置并自动停机。

二、钢筋直螺纹滚丝机施工顺序

1钢筋端部切割。

2钢筋端部压圆。

3在压圆的同时滚轧螺纹。

4利用连接套筒对接钢筋。

滚丝机



三、钢筋直螺纹滚丝机操作要点

1钢筋端部应先调直再下料,切口端面应与钢筋轴线垂直,不得有马蹄形或挠曲,不得用气割下料。

2滚轧机的滚轧头冷却应采用水溶性切削冷却液,不得使用油类冷却液套丝。钢筋丝纹与连接套的丝纹应完好无损,如发现丝纹表面杂制裁,应予清除。
