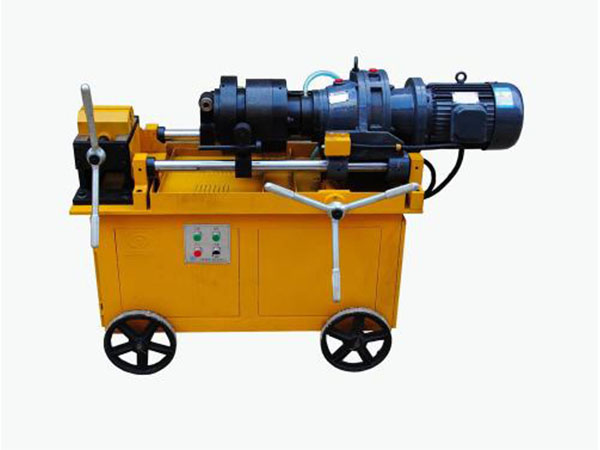

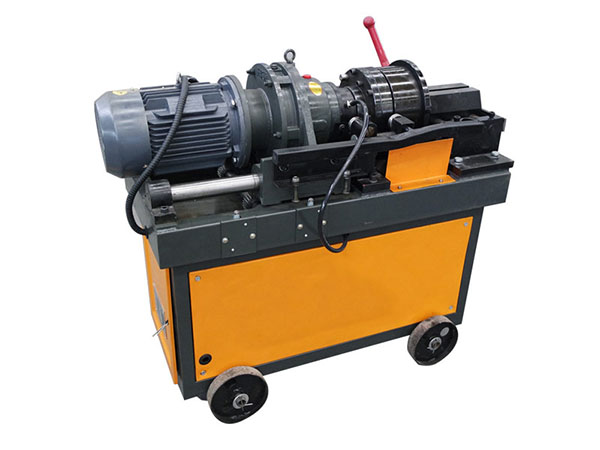

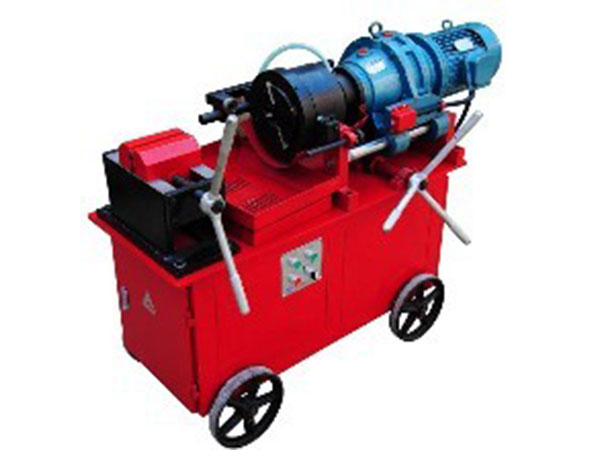

滚丝机是一种多功能冷挤压成型机,它可以在滚压压力范围内,在冷态下加工工件的螺纹、直线和斜纹滚压。滚动直齿、斜齿和螺旋花键齿轮;矫直、缩径、轧制及各种成型和轧制。该机器配有安全可靠的电动——液压执行和控制系统,可在手动、半自动和自动模式下选择每个工作循环。它具有操作简单、节能、高 效等优点。可配自动送料器,实现一体化自动化生产。
一、滚丝机工作原理
1.滚丝机冷轧小模数渐开线花键的原理。L和R是一对参数相同的渐开线滚轮,分别安装在滚丝机的两个主轴上,在传动机构的驱动下可以同向同步转动。R轮可由油缸驱动进行径向进给运动,通过调节机构的调节,L轮可与R轮在工件P表面的压痕重合。工件P由两个中 心孔夹紧,通过调整夹具,工件可以轴向移动。受力时,工件可在夹具上的O点处绕平行于机床主轴的轴线摆动角,以保证工件在冷轧过程中始终保持两个滚轮自由滚动的状态,便于夹紧工件。
2.滚轮的结构尺寸、形状和位置公差以及技术要求应参照滚轮和圆柱形测量齿轮制定。滚轮的普通法向长度或跨杆距离m应根据齿轮工人的花键数据进行计算。所需材料可以是Cr12MoV(硬度59 ~ 62 HRC)。
3.滚丝机的专用性强,适用于轧制各种材质硬度不高于HRC25但低于HRC20,延伸率大于15%,抗拉强度小于60gf/mm2的碳钢、合金钢和有色金属。随着材料硬度的增加,滚压工具的寿命急剧下降。
二、滚丝机的注意事项:
1.操作本机床时严禁戴手套,特别是加工细丝棒时,工件应配备防护装置。
2.非工作人员和非成年人应远离机床。在各种传动部件上工作时,不要随意触摸和调整,以免发生安全事故。
3.机器的电气部件应接地良好。
4.机器工作完成后,应切断总电源。
以上内容就是滚丝机的工作原理及在使用中的工作事项,如果您想了解更多的相关信息,请关注我们的网站。
