滚丝机是什么它的分类及优点

文章来源:滚丝机   作者:滚丝机厂家    发布时间:2021-05-19 11:15   浏览次数:

返回:新闻动态
   

  滚丝机是一种多功能冷滚压成形机床,滚丝机能在其滚压力范围内在冷态下对工件进行螺纹、直纹、斜纹滚压;直齿、斜齿及斜花键齿轮的滚轧;校直、缩径、滚光和各种成形滚压。机器有安 可靠的电——液执行和控制系统,可使每一个工作循环在手动、半自动和自动三种方式中选择。 滚丝冷滚压工艺是一种先进的无切削加工,能有效地提高工件的内在和表面质量,加工时产生的径向压应力,能显著提高工件的疲劳强度和扭转强度,是一种高效、节能、低耗的理想工艺。

  1、滚牙机分类

  滚牙机分为:两轴偏心式,两轴滚通式,两轴液压式,两轴液压滚通式,三轴凸轮式,三轴液压式,三轴液压滚通式多款机型。加工螺纹时滚模分别安装在两轴跟三轴机的转动轴上,挤压螺纹成型,滚制不同螺纹更换不同规格的滚模。可加工三角螺纹,梯型纹,直纹,网纹,斜纹等 。

  2、滚丝机优点

  使产品尺寸稳定,精度高,针对止付,精密螺丝批量生产,有固定式跟滚通式。固定式在尺寸允许的情况下可配振动盘,完 实现 自动化,滚通式适合加工长度大的工件,三轴机主要针对空心管螺纹的加工,专为管类零件设计,以等三角支撑,确定工件真圆度,高精度,同心度与垂直度。是紧固件行业的必备之选。两轴机的调试:两轮需同步调整两轮之间不同规格外径配置相应中心板,加工螺纹时工件放在中心板上,工件的中心高与滚模的中心高一致。三轴机的调试:三个滚模调节等腰三角形,根据管的大小调节其间隙,牙距调整安装滚模时有字节的一端在外,按A,B,C顺时针方向安装,拿一根圆管插入三个轮之间,转动半圈,拿出圆管检查三个轮的压线是否头尾相接,如有差距检查时哪一个轮调整哪一个轮,三个轮调试其中两个轮另一个轮不做调试,牙身调整需根据管的管径分多次挤压,调成理想深度。切记勿一次试压,这样会损坏机件。

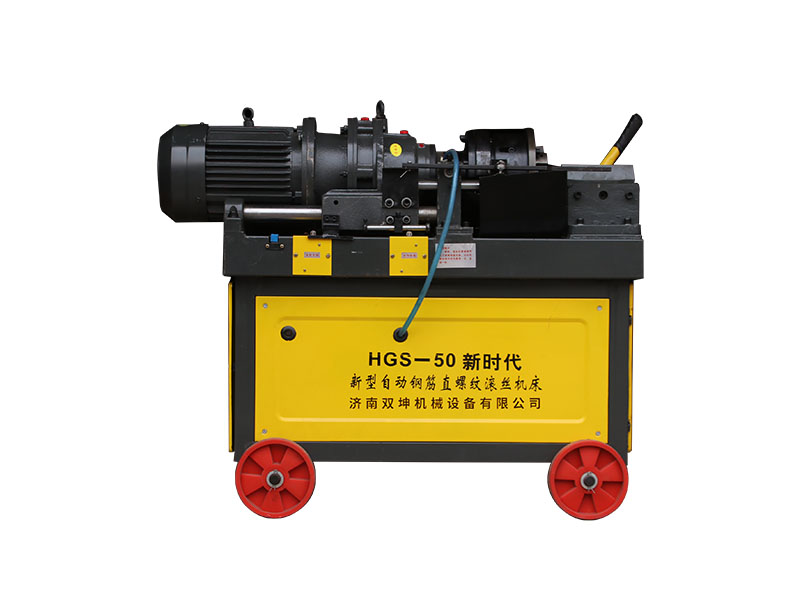

钢筋滚丝机

  3.加工原理

  在滚丝机上冷轧加工小模数渐开线花键的原理。L、R是参数相同的一对渐开线滚轧轮,分别安装在滚丝机的两根主轴上,并可在传动机构的驱动下同向同步旋转。R轮可由油缸驱动进行径向进给运动,L轮可通过调整机构的调整与R轮在工件P表面的压痕重合。工件P以两中心孔定位夹紧,调整夹具可使工件轴向移动,在受力时可绕夹具上过O点与机床主轴平行的轴线摆动一个Φ角,以保证工件在冷轧过程中始终保持与两滚轧轮处于自由对滚状态,同时便于装夹工件。

  滚轧轮的结构尺寸、形位公差及技术要求参照滚丝轮及圆柱测量齿轮制订,滚轧轮的公法线长度或跨棒距M按齿轮工中花键资料计算,所需材料可选用SKD11(硬度59~62HRC)。

  滚丝机加工是一种多功能冷挤压成形机床,滚丝机能在其滚压力范围内在冷态下对工件进行螺纹、直纹、斜纹滚压等处理;是一种先进的无切削加工,能有效地提高工件的内在和表面质量,加工时产生的径向压应力,能显著提高工件的疲劳强度和扭转强度,是一种高效、节能、低耗的理想工艺。
